Киносъемочный аппарат «1КСМ» — станок для мультипликационных съемок. Предназначен для съемок рисованных мультипликационных фильмов на черно-белую или цветную 35-мм пленку.
Киносъемочный аппарат «1КСМ»
Размер
39x38,5x65 cm
Техника
металл, пластик, стекло; заводское производство
Коллекция
Выставка
0
Открыть в приложении#1
#10
В качестве справки
#11
В общей сложности на одну серию мультфильма уходило до 9 месяцев работы команды аниматоров. Камера, при помощи которой производится покадровая съемка, механизирована. Видоискатель камеры имеет шторку хитрой конструкции. Шторка открывается только если надавить на нее надбровной дугой на наглазник, нужно это для того, чтобы не засвечивать пленку. У нас, кстати был знакомый кинооператор, который очень много снимал, так у него правая надбровная дуга была выше левой примерно на сантиметр.
#3
- Производитель: Научно-производственное объединение «Экран»
- Период производства: 1970–1980-е гг.
- Формат пленки: 35 мм
- Частота кадров: 1/24, 1/12, ¼, 1, 2, 4 кадр/с
- Неустойчивость изображения: 0,008 мм
- Угол раскрытия обтюратора: 0–150 градусов
- Ход пленки: прямой и обратный в одной плоскости
- Источник питания: питающее устройство мультстанка МФ-12
- Емкость кассет: 120 (одинарных), 2×120 (счетверенных) м
- Вес: 20 кг
#6

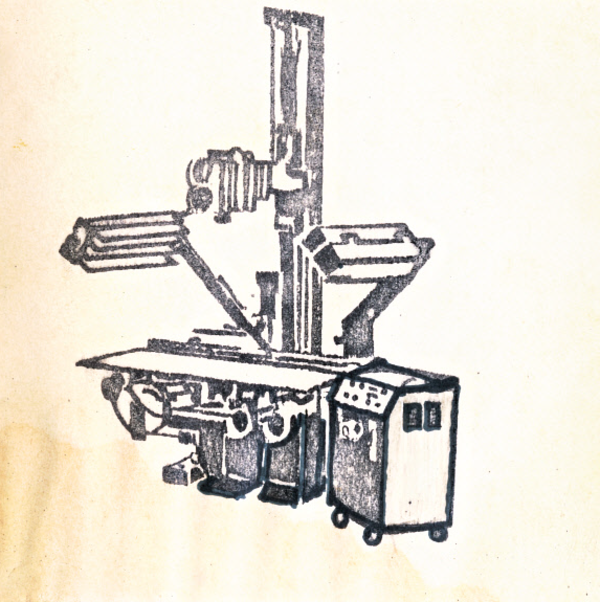

Мультстанок МФ-12. Из руководства по эксплуатации
Особенность аппарата заключалась в удобстве наблюдения за изображением на матовом стекле или непосредственно на пленке.
Была предусмотрена съемка с одной и двумя пленками при прямом и обратном ходе для получения вторых экспозиций при съемках по методу «блуждающая маска».
Управление аппаратом производится с пульта мультстанка МФ-12.
#15

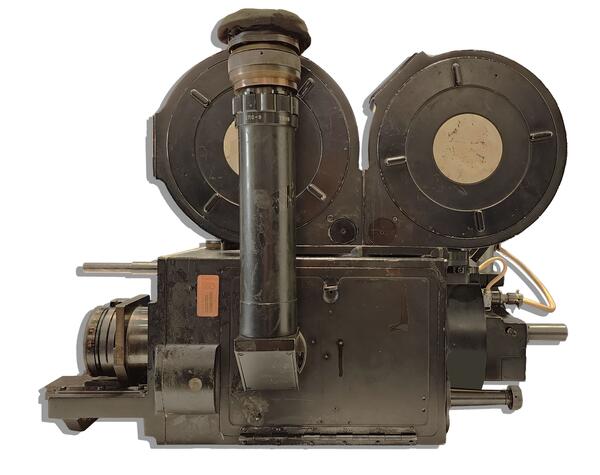

Киносъемочный аппарат «1КСМ»
#5

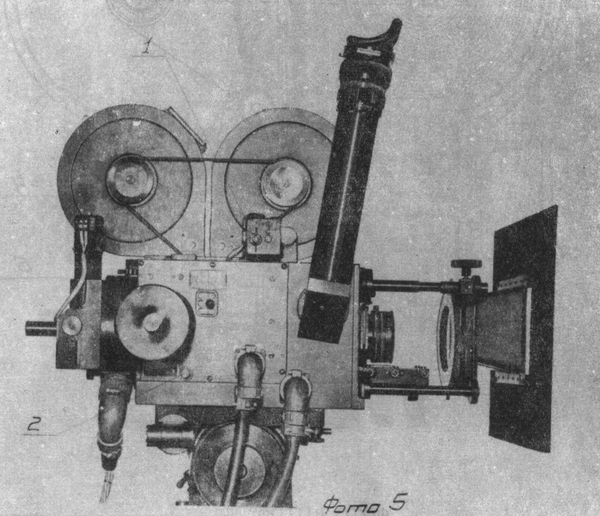

Из руководства по эксплуатации
Аппарат обеспечивал проведение съемок с различной частотой кадросмен, при этом была возможность проверить автоматическую съемку наплывов, наездов, отъездов по заданной оператором программе.
#8
Порядок работы:
#9
- На стол кладут изображение фаз движений персонажей мультфильма.
- Мульткамера расположена сверху и работает в режиме покадровой съемки.
- Снизу установлено зеркало, при помощи которого проецируется фоновое изображение.
- Фоновое изображение отображается на матовом стекле в центре стола.
- Фокусировка производится за счет взаимного перемещения камеры и стола.
- Мультфильм снимается по одному рисунку на каждый кадр.
#14

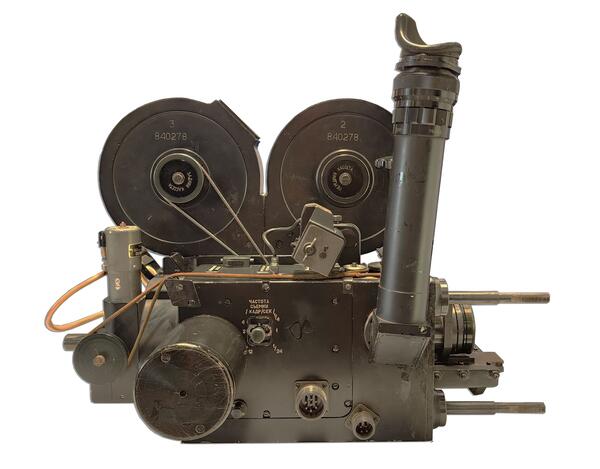

Киносъемочный аппарат «1КСМ»
#7
Свердловский областной фильмофонд
читать дальшескрыть

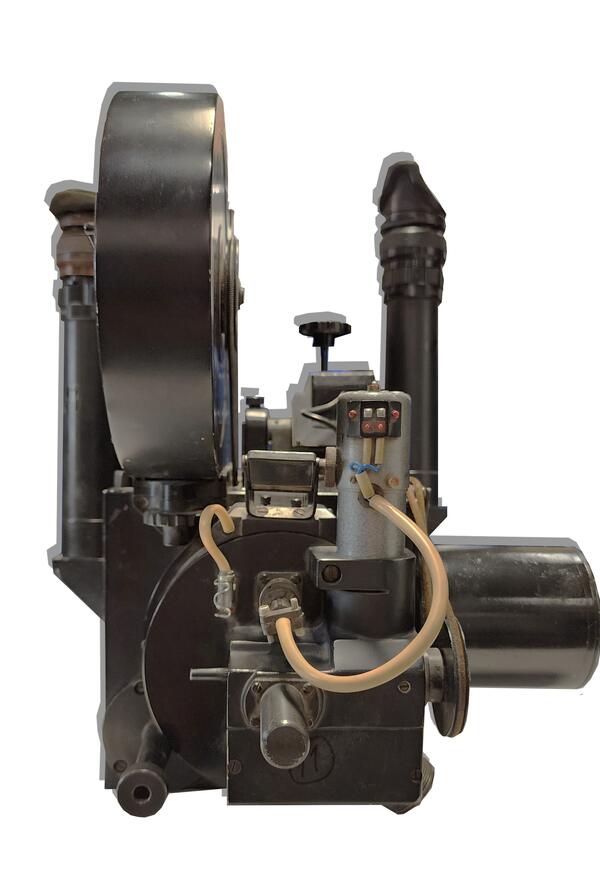

Киносъемочный аппарат «1КСМ»
