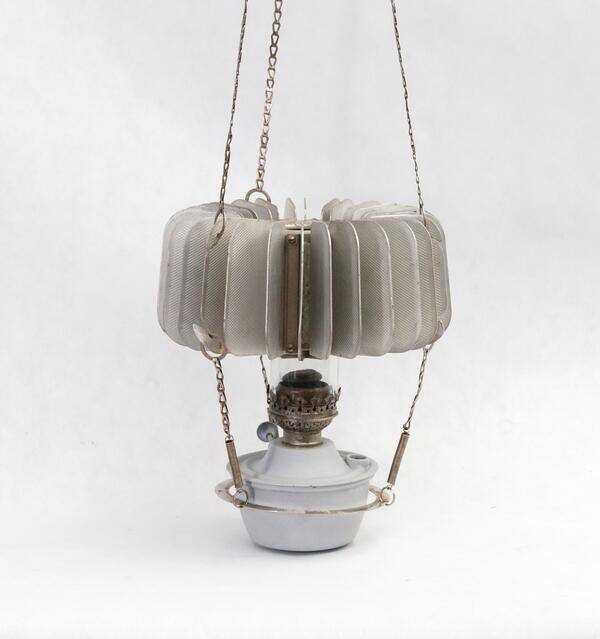

ТЭГК-2-2 — высоковольтный 2-ваттный термоэлектрогенератор с термобатареями, обеспечивающими непосредственное питание всех цепей радиоприёмника. Термоэлектрогенератор предназначен для питания индивидуальных радиоприемников в неэлектрифицированных местностях, где применяется керосиновое освещение. Таким образом, термоэлектрогенератор не требует специальных затрат топлива для своей работы.
Лампа, обогревающая термоэлектрогенератор, имеет укороченное стекло без верхней цилинрической части. Внутрь этого стекла, непосредственно над пламенем лампы, входит нижняя часть металлического теплопередатчика, имеющего форму многогранной призмы. На боковой поверхности верхней части этого теплопередатчика, выступающей над стеклом, расположены блоки термобатареи.
Для использования теплопередачи не только путем лучеиспускания от пламени, но и путем конвекции теплопередатчик снабжен несколькими продольными каналами. По этим каналам горячие газы (продукты сгорания в смеси с избыточным воздухом) поступают в вытяжную трубу, расположенную над теплопередатчиком.
Лампа, обогревающая термоэлектрогенератор, имеет укороченное стекло без верхней цилинрической части. Внутрь этого стекла, непосредственно над пламенем лампы, входит нижняя часть металлического теплопередатчика, имеющего форму многогранной призмы. На боковой поверхности верхней части этого теплопередатчика, выступающей над стеклом, расположены блоки термобатареи.
Для использования теплопередачи не только путем лучеиспускания от пламени, но и путем конвекции теплопередатчик снабжен несколькими продольными каналами. По этим каналам горячие газы (продукты сгорания в смеси с избыточным воздухом) поступают в вытяжную трубу, расположенную над теплопередатчиком.
